雄安高铁站电力线载波抄表系统

基本信息：

项目名称：雄安高铁站电力线载波抄表系统

项目地点：河北 保定
实施时间：2020年 12月

项目简介：

雄安高铁站，是雄安新区开工建设的第一个国家级重大工程，总建筑面积47.5万㎡，是目前亚洲最大火车站。它既是实现疏解北京非首都功能和京津冀一体化的重要基础设施和节点，也是提供城市服务功能、带动城市集聚发展的门户。

京雄城际铁路全线6个站房和4个区间段4000多个采集点的所有用能数据都被综合能源管理系统精确采集，进而深入分析，智慧管理。该系统采用了广东易达帮M26型电力线载波采集器、YDB6000集抄主机等采集设备。M26型电力线载波采集器分布于站内多个电房内，利用现有电力线，通过载波采集器将现场仪表信号进行传输，再通过集抄主机集中数据深入分析处理上传至综合能源管理系统。

易达帮电力线载波采集器参数：

调制解调方式：BPSK/QPSK/8QAM/16QAM

通信频段：2MHz ~12MHz（支持频段可调）

接收灵敏度：≤0.125uVrms

通信速率：150k~5Mbps

工作电压：220V AC

485接口波特率：支持多种：1200bps~115200bps（默认），无校验

静态功耗：≤0.35W

动态功耗：≤1.5W（负载阻抗100ohm）

尺寸：116.0mm（长）×65mm（宽）×35mm（高）

工作温度范围：-20℃~+60℃

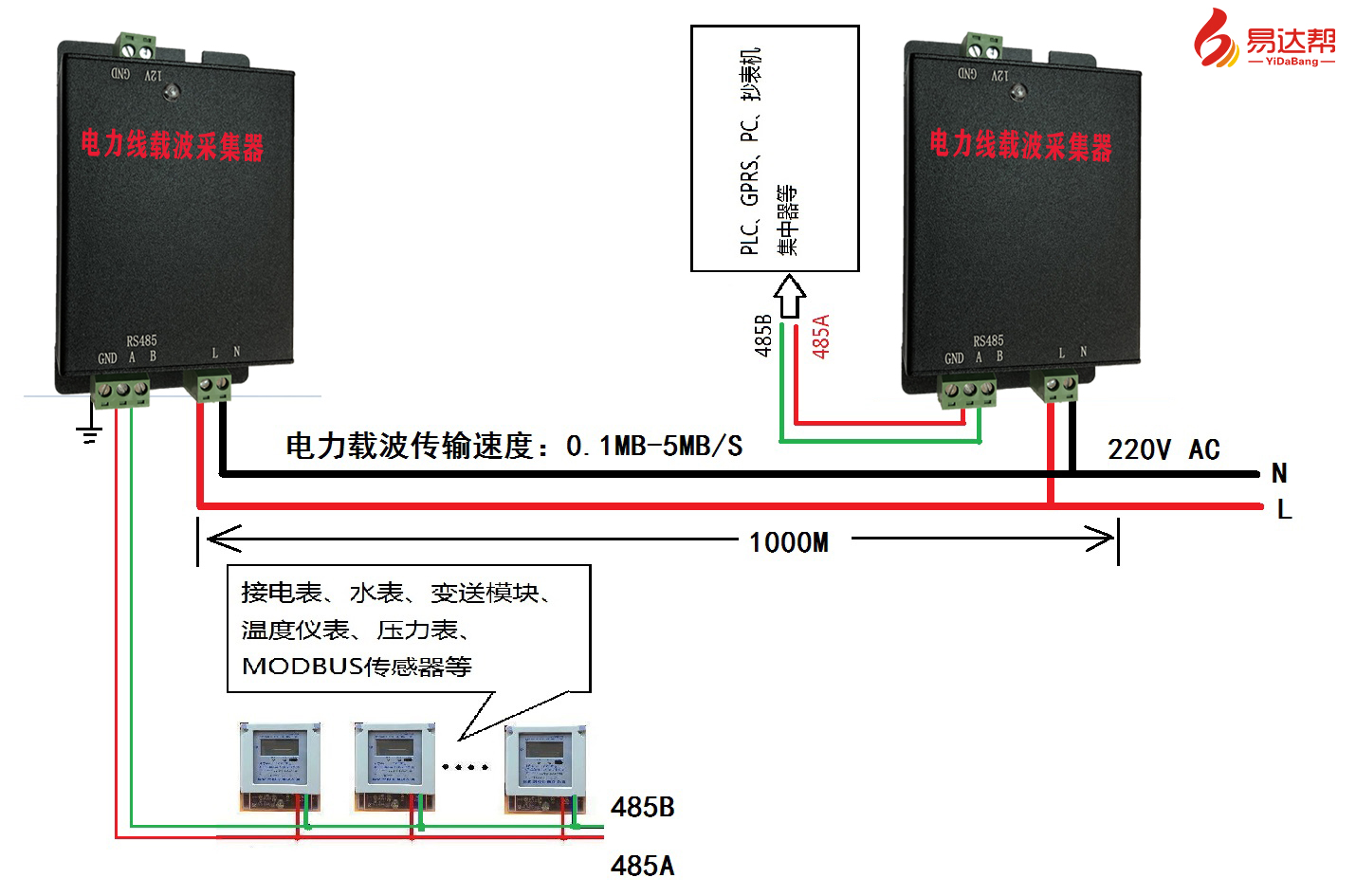

应用框图

     接入方式说明：

1、直接接入220V电网；

2、透明传输，信号输出、输入采用标准485信号；

3、L和N接强电，L和N可以互换;

易达帮电力线载波采集器抄表方案介绍：

电力线载波，是电力系统特有的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。适用于工业控制，智能家居，智能停车场系统，安防控制，集中抄表等数据转换领域。

易达帮电力载波集中抄表系统分为主站层、通信通道层、采集设备层三个层次，主站层又分为前置采集平台、数据库管理两大部分，从而实实现用电信息集中采集数据处理等功能。易达帮电力载波集中抄表方案适用于多种应用场景，解决不同变压器下的集中抄表难题，如街道商铺，物业小区、公寓、学校等。
