电力线载波通讯的广泛应用和相关参数

电力载波通信的广泛应用

   电力线载波，是电力系统特有的通信方式，电力线载波通讯是指利用现有电力线，通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络，只要有电线，就能进行数据传递。适用于工业控制，智能家居，智能停车场系统，安防控制，集中抄表等数据转换领域。

电力线载波技术突破了仅限于单片机应用的限制，已经进入了数字化时代，并且随着电力线载波技术的不断发展和社会的需要，中/低压电力载波通信的技术开发及应用亦出现了方兴未艾的局面。电力线载波通信这座被国外传媒喻为未被挖掘的金山正逐渐成为电力通信领域的一门热门专业。

电力载波通信的工作原理

电力载波通信是利用电力系统中的高压电力线路进行通信的一种电信传送方式。它是将话音信号送入电力载波机（PLC）的发信支路后，调制成40～500kHz的高频信号，经结合设备送到高压电力线路的一相或两相导线上，高频信号经线路传送到对方后，再经对方的结合设备，送入电力载波机的接收支路，经解调还原成语音信号。使用一相的称为“相-地”耦合接线方式，使用两相的称为“相一相”耦合接线方式。

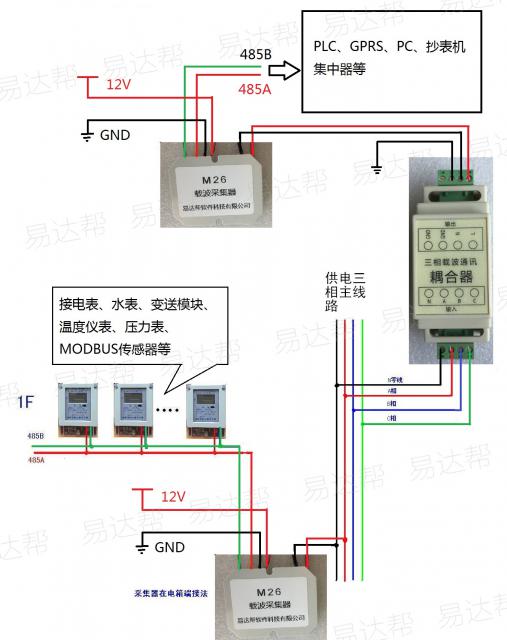

　　电力线载波通信系统的工作原理如图1所示，图中给出了通信主站向从站间利用电力线进行数据传输的基本结构和工作原理。主站要发送的数据通过数据通信接口发送到发送端的信号处理模块，发送端的微处理器接收需要发送的数据，并对发送的数据进行处理，经过不同编码方式进行编码、将发送数据进行调制后，通信信号通过电力线耦合电路发送到电力线上。接收端通过电力线耦合接口电路接收下来发送端发送的调制信号，通过解调得到发送的数据信息，送到接收端的微处理器进行分析处理，再通过通信接口送到从站通信设备中。从站也可以采用类似的过程向主站发送数据信息。

 产品简介

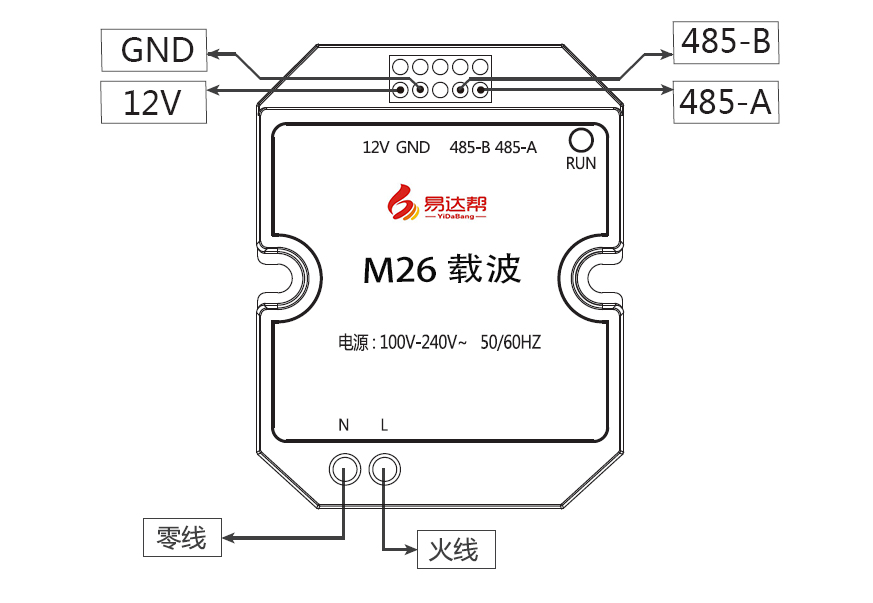

M26载波通讯模块，既可以满足研发、生产、现场调试等要求，也可以直接与RS485系统连接。

 技术参数

◆    工作电压：100-240V～

◆    工作频率：50/60Hz

◆    输出电流：小于50mA

◆    待机功耗：小于0.6W

◆    工作温度：-30℃～70℃

◆    工作湿度：10%～85%RH

◆    安装方式：86底盒嵌入式安装、悬挂式安装

◆    通信参数：9600 8 N1（默认）

◆    外形尺寸：W62.1xH49.5xH17.4mm
