载波通讯采集器在高铁、地铁、火车站的抄表应用解决方案

载波通讯采集器在高铁、地铁、火车站的抄表应用解决方案

       随着我国高铁、地铁网络的快速扩张，火车站（含高铁站、地铁站）作为人员密集、设备繁多、能耗巨大的交通枢纽，其能源计量与设备管控的智能化水平直接影响运营效率、安全保障与节能降耗目标的实现。传统人工抄表与分散式控制模式，已无法适配车站“高可靠、高安全、高效率、低能耗”的运营需求，存在布线麻烦、抄表效率低、设备管控脱节、运维成本高、安全隐患难排查等诸多痛点。

      本方案基于易达帮载波通讯采集器，结合物联网、大数据技术，构建一套“全覆盖、高可靠、智能化、易运维”的物联网通讯控制抄表系统，实现车站内电力、供水、燃气等能源的自动抄表、能耗监测、远程控制与集中管理，适配高铁、地铁火车站的特殊场景需求，助力车站实现能源精细化管理、设备智能化运维，践行国家“双碳”战略与铁路计量智能化发展要求，为智慧交通枢纽建设提供技术支撑。

一、项目背景与目标

1.1 项目背景

       高铁、地铁、火车站作为交通枢纽核心节点，具有区域广阔、设备分散、能耗集中、运营时间长、安全要求极高的特点，当前能源计量与设备管控普遍存在以下核心痛点：

• 抄表效率低下，误差率高：车站内电表、水表、燃气表等计量设备分布于候车厅、售票厅、设备机房、办公区、站台、地下通道等多个区域，部分区域（如地下机房、轨道旁设备）人工抄表难度大、安全性低，且人工抄表周期长（多为月度/季度），数据滞后，易出现漏抄、错抄，无法反映能源消耗动态，难以支撑能耗分析与节能优化决策。

• 设备管控脱节，安全隐患突出：车站内通风空调、照明、电扶梯、充电桩、轨道电路设备等耗能设备数量庞大，传统控制模式多为现场手动操作，无法实现远程联动控制与实时状态监测，易出现设备空转、过载、故障未及时发现等问题，不仅造成能源浪费，还可能引发电气安全、运营安全隐患，尤其在华南等高温高湿多雷暴地区，设备绝缘下降、雷击过电压等风险更为突出。

• 通讯环境复杂，传统方案适配性差：车站内强电磁干扰（牵引供电、信号系统、大功率设备）、建筑结构复杂（多层、地下区域、密闭机房），传统有线通讯方案（如RS485、以太网）布线难度大、成本高，且易受干扰导致通讯中断；无线通讯方案（如NB-IoT、4G）在地下区域、密闭机房信号薄弱，覆盖不全，无法保障数据传输的稳定性与实时性，且存在信号泄露、抗干扰能力不足等问题。

• 数据孤岛严重，管理效率低下：各类计量设备、控制设备分属不同系统，数据标准不一、接口复杂，缺乏统一的集中管理平台，能源数据与设备运行数据无法联动分析，运维人员需频繁奔波于各个区域排查设备、核对数据，运维成本高、效率低，难以实现全局能源视图与科学决策。

• 能耗管控粗放，节能潜力未释放：车站能耗总量巨大，其中通风空调系统占比可达25%-35%，照明、电扶梯等也占据重要份额，但由于缺乏精细化的能耗监测与联动控制手段，无法根据实时客流、室外环境动态调节设备运行状态，导致大量能源浪费，与“双碳”目标和绿色交通发展要求存在差距。

由广东易达帮软件科技股份有限公司生产的载波通讯设备，可凭借“利用现有线路传输、免布线、抗干扰强、部署便捷”的核心优势，无需额外铺设通讯线缆，可直接利用车站现有电力线、管线作为传输介质，完美适配火车站复杂的建筑环境与通讯需求，采用易达帮载波通讯采集器，可有效解决上述痛点，实现能源抄表与设备控制的智能化升级，同时契合《铁路计量发展规划(2021-2035年)》中“智能化、自动化、远程及在线校准广泛应用”的要求。

1.2 项目目标

本项目以“智能化抄表、精准化管控、高效化运维、节能化运营”为核心目标，基于易达帮载波通讯采集器，构建火车站物联网通讯控制抄表系统，实现以下核心目标：

• 实现全场景自动抄表：覆盖车站内所有电力、供水、燃气等计量设备，实现远程自动抄表，抄表成功率≥99.8%，抄表周期可灵活设置（分钟级、小时级、日级），彻底替代人工抄表，消除抄表误差，实时获取能源消耗数据，支撑能耗分析与精准核算。

• 实现设备远程控制与监测：通过易达帮载波通讯采集器，实现对车站内通风空调、照明、电扶梯、充电桩、轨道电路辅助设备等耗能设备的远程联动控制与实时状态监测，可远程启停、调节设备运行参数，实时反馈设备运行状态，及时发现设备故障与异常，降低安全隐患。

• 构建高可靠通讯网络：依托载波通讯技术，打造抗强电磁干扰、全覆盖、无死角的物联网通讯网络，解决车站复杂环境下通讯不稳定、覆盖不全的问题，保障数据传输的实时性、准确性与安全性，适配车站强电磁干扰、多区域覆盖的需求。

• 打造集中化管理平台：整合所有能源数据、设备运行数据，构建成易达帮远程抄表能耗监测管理平台，实现数据可视化展示、统计分析、异常告警、报表生成、权限管理等功能，打破数据孤岛，提升管理效率，为车站运营决策提供数据支撑。

• 实现节能降耗与成本节约：通过精细化能耗监测与智能控制，优化设备运行模式，减少能源浪费，力争实现车站整体能耗降低8%-15%；同时减少人工抄表与运维人力成本，降低运维成本70%以上，实现降本增效。

• 保障运营安全合规：系统符合铁路行业安全标准与国家计量标准，具备完善的安全防护与数据加密功能，可实现用电异常、设备故障、能耗超标等情况的及时告警，提升车站运营安全性，同时满足铁路计量溯源与合规要求。

二、方案设计原则

结合高铁、地铁火车站的特殊场景需求与载波通讯技术的核心优势，本方案遵循以下设计原则，确保系统的实用性、可靠性与可扩展性：

• 高可靠性：系统核心设备（易达帮载波通讯采集器、集中器、能耗监测管理平台）采用工业级设计，具备抗强电磁干扰、耐高温、耐潮湿、防振动的特性，适配车站强电磁环境、24小时不间断运营的需求，确保系统全年稳定运行，无故障运行时间≥8760小时/年，抄表成功率≥99.8%。

• 免布线便捷部署：充分利用车站现有电力线、管线作为通讯介质，无需额外铺设通讯线缆，减少施工对车站正常运营的影响，降低施工成本与周期，尤其适用于既有车站改造项目，解决既有线线缆资源不足、布线难度大的问题。

• 兼容性强：支持与车站现有计量设备（电表、水表、燃气表等）、耗能设备（通风空调、照明、电扶梯等），兼容多种通讯协议（Modbus、DL/T 645等），无需大规模更换现有设备，降低改造门槛。

• 安全性高：采用数据加密传输、权限分级管理、异常告警、数据备份与恢复等安全措施，防止数据泄露、篡改与丢失；设备具备防短路、防过载、防雷击功能，契合车站高安全运营要求，尤其适配多雷暴地区的设备防护需求。

• 智能化与易运维：系统具备自动抄表、智能分析、远程控制、异常告警等功能，减少人工干预；管理平台操作便捷，支持移动端、PC端多终端访问，运维人员可远程排查设备故障、查看数据，提升运维效率；同时支持设备远程升级、参数配置，降低运维成本。

• 可扩展性：易达帮能耗监测系统采用模块化设计，支持计量设备、控制设备的灵活增减，可根据车站运营需求，扩展能耗分析、节能优化、预测性维护等功能，适配未来智慧车站、绿色车站建设的升级需求，契合轨道交通网络扩张与智能化升级的趋势。

三、系统总体架构

本系统采用“终端采集控制层→数据传输层→平台管理层”三层架构，依托易达帮载波通讯技术，实现车站内能源抄表、设备控制与数据管理的全链路闭环，架构清晰、层次分明，适配火车站多区域、多设备、复杂环境的应用场景，同时实现端-边-云协同管理，具体架构如下：

3.1 终端采集控制层（核心层）

作为系统的终端感知与控制单元，覆盖车站内所有计量设备与耗能设备，核心设备为易达帮载波通讯采集器，可搭配易达帮计量终端、控制终端，实现数据采集与设备控制的前端落地，同时可扩展部署环境传感器，实现多维度监测。

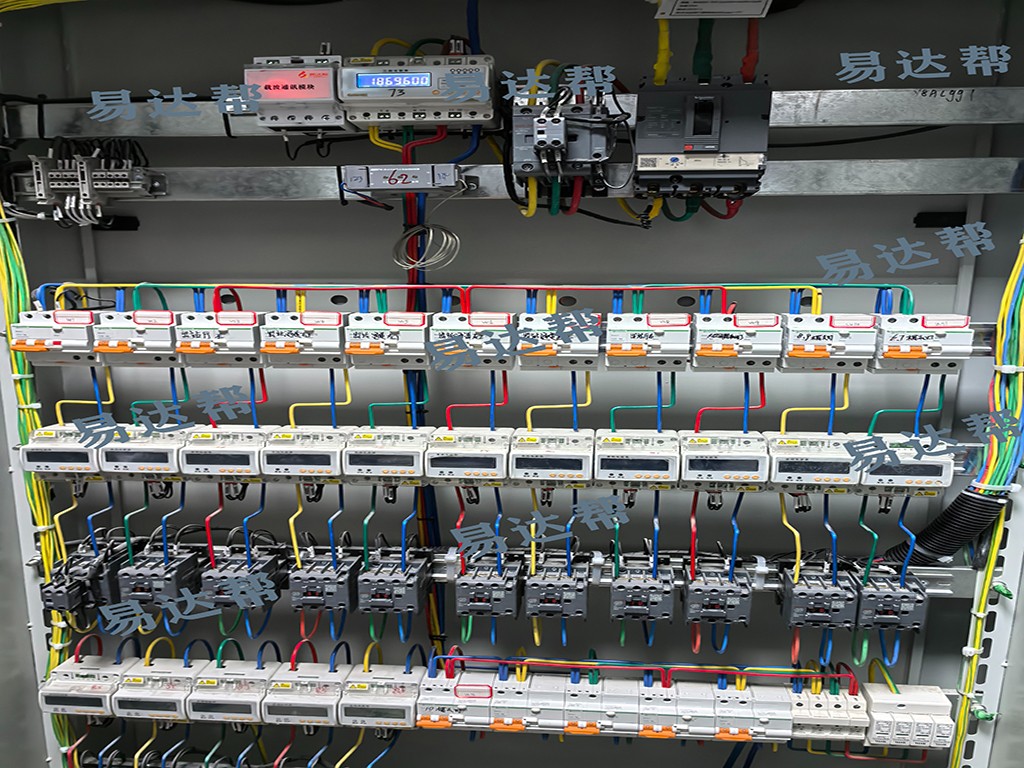

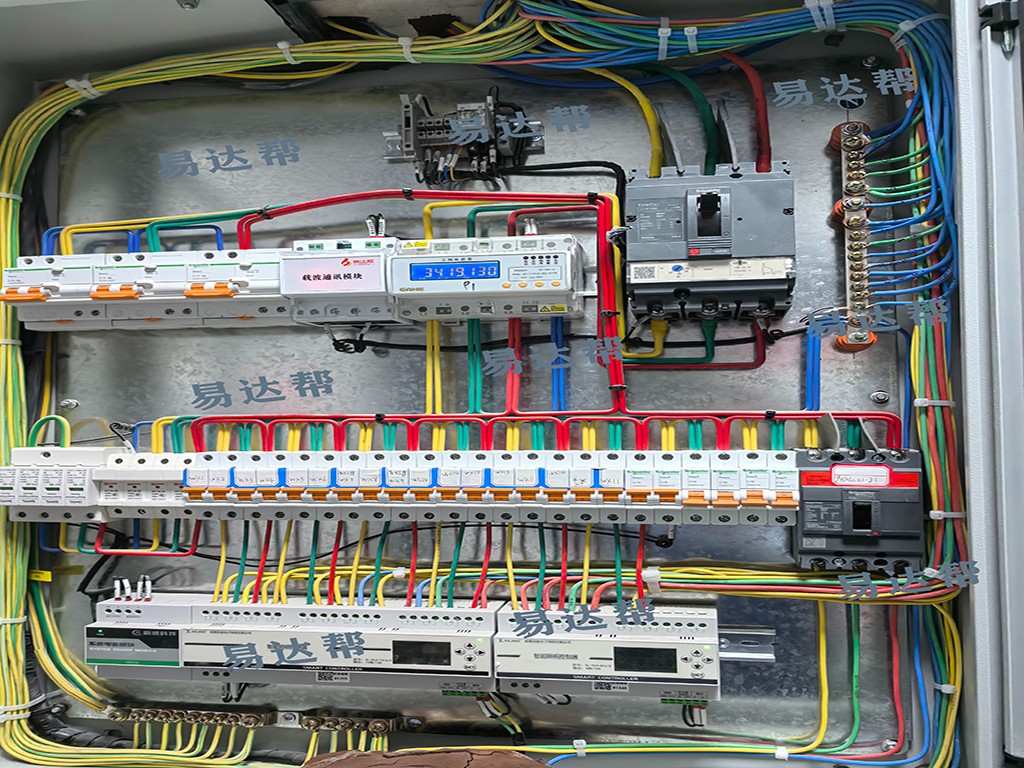

• 核心设备：易达帮载波通讯采集器（工业级），分为单相、三相两种类型，根据车站计量设备与控制设备的需求灵活选型，可直接安装于计量箱、设备控制柜内，支持导轨式安装，适配车站设备安装场景。

• 关联设备：


￮ 计量终端：电表（含牵引供电、动力照明、空调等专用电表）、水表、燃气表等，支持RS485接口，可与载波通讯采集器无缝对接，实时采集能源消耗数据，部分电表可采用易达帮DTS8380系列多功能电力仪表，实现分类、分项、分时精确计量，为能耗分析提供数据基础。

￮ 控制终端：继电器、变频器、智能控制器等，与载波通讯采集器连接，接收平台下发的控制指令，实现对通风空调、照明、电扶梯、充电桩、轨道电路辅助设备等的远程启停、参数调节（如空调温度、照明亮度），可与BAS系统联动，实现设备精细化控制。

￮ 辅助设备：电流传感器、环境温度传感器、电压传感器等，可采集轨道电路区段电流、设备运行环境参数等，辅助实现设备故障诊断与安全预警，如监测轨道变压器电缆侧、钢轨引接线的电流数据，支撑轨道电路故障定位。

• 核心功能：


￮ 数据采集：载波通讯采集器实时采集计量终端的能源消耗数据（电压、电流、功率、用电量、用水量、用气量等）、设备运行状态数据（运行参数、故障信息、在线状态等），以及环境传感器、电流传感器采集的相关数据，确保数据采集的实时性与准确性。

￮ 信号转换与传输：将采集到的模拟信号、数字信号转换为载波信号，通过车站现有电力线、管线传输至数据传输层，同时接收数据传输层下发的控制指令，转发至控制终端，实现数据双向交互；支持信号过滤与放大，提升抗干扰能力，解决信号衰减问题。

￮ 本地缓存与异常上报：具备本地数据缓存功能，当通讯中断时，可缓存数据（缓存时间≥7天），通讯恢复后自动上传，避免数据丢失；同时可实时监测自身运行状态与关联设备状态，出现异常（如设备故障、数据异常、通讯中断）时，立即上报至平台管理层。

￮ 边缘计算：部分采集器支持边缘计算功能，可对采集到的数据进行初步分析，筛选异常数据，减少上传数据量，提升系统响应速度，如识别设备过载、漏电等异常情况，实现本地快速告警。

3.2 数据传输层（中转层）

作为系统的数据中转枢纽，负责将终端采集控制层的采集数据上传至平台管理层，同时将平台管理层的控制指令下发至终端采集控制层，核心设备为载波通讯集中器，搭配信号中继器，构建高可靠、全覆盖的载波通讯网络，解决车站复杂环境下的信号覆盖问题。

• 核心设备：载波通讯集中器（工业级），部署于车站配电房、控制中心等核心区域，每台集中器可接入多个载波通讯采集器（最多可接入256个），支持多台区数据采集与汇总，适配车站多区域、多设备的部署需求。

• 辅助设备：载波信号中继器，部署于信号薄弱区域（如地下通道、偏远机房、轨道旁），用于增强载波信号强度，扩大通讯覆盖范围，解决信号衰减、干扰导致的通讯不稳定问题，确保地下区域、密闭机房等区域的数据正常传输。

• 核心功能：


￮ 数据汇总与校验：接收辖区内所有载波通讯采集器上传的数据，进行汇总、校验、去重处理，确保数据的准确性与完整性，同时对数据进行初步分类，便于后续上传与分析。

￮ 通讯转换与上传：将载波信号转换为以太网、4G/5G信号（根据车站网络环境选型），将数据上传至平台管理层，支持断线重连、数据补传功能，确保数据不丢失；同时支持与车站现有局域网对接，实现数据本地传输与共享。

￮ 指令转发与执行：接收平台管理层下发的控制指令（如设备启停、参数调节、抄表指令），转换为载波信号，转发至对应的载波通讯采集器，确保指令准确执行；支持指令优先级排序，优先执行安全相关指令（如故障停机指令）。

￮ 网络管理：实时监测载波通讯网络的运行状态，监测采集器、中继器的在线状态，出现通讯异常时，及时上报至平台，并记录故障信息，便于运维人员排查；支持集中器参数远程配置与升级，提升运维效率。

3.3 平台管理层（决策层）

作为系统的核心管理单元，构建统一的易达帮能耗监测管理平台，实现数据可视化、远程控制、统计分析、异常告警、权限管理等功能，为车站运营管理提供决策支撑，可对接车站现有管理系统，实现数据共享与协同管理。

• 核心系统：易达帮能耗监测管理平台（支持云端部署、本地部署，根据车站需求选型），具备PC端、移动端（微信小程序）访问功能，方便运维人员随时随地管理。

• 核心功能：


￮ 数据可视化展示：以图表（折线图、柱状图、饼图等）形式，实时展示车站内各区域、各设备的能源消耗数据、设备运行状态、通讯状态等，实现“一屏统管”，直观呈现车站能源消耗动态与设备运行情况，支持多维度数据查询（按区域、按设备、按时间）。

￮ 远程抄表管理：支持手动抄表、自动抄表（可设置抄表周期），查看历史抄表数据、抄表记录，生成抄表报表，支持报表导出（Excel、PDF格式），实现能源消耗的精准核算与统计，杜绝人工抄表误差。

￮ 远程控制管理：支持对车站内耗能设备（通风空调、照明、电扶梯等）进行远程启停、参数调节，可设置定时控制、联动控制（如根据客流、室外温湿度自动调节空调温度、照明亮度），优化设备运行模式，实现节能降耗；同时支持轨道电路辅助设备的远程监测与控制，助力设备故障排查。

￮ 异常告警管理：设置各类异常阈值（如能耗超标、设备故障、通讯中断、用电异常、轨道电流异常），当出现异常情况时，平台立即发出告警（声音告警、弹窗告警、短信告警、APP推送），同时记录告警信息（告警时间、告警类型、告警位置），运维人员可快速定位故障点，及时处理，降低安全隐患；支持告警分级管理，优先处理严重告警（如设备短路、漏电）。

￮ 统计分析与报表：自动生成能源消耗报表、设备运行报表、告警报表、节能分析报表等，支持按日、周、月、季度、年度统计，分析能源消耗趋势、设备运行效率，识别节能潜力，为车站节能优化、运营决策提供数据支撑；可实现台区线损自动分析，精准定位异常点位，降低电力损耗。

￮ 权限分级管理：根据车站运营管理需求，设置不同角色（管理员、运维人员、统计人员等），分配不同操作权限，确保系统操作的安全性与规范性，防止误操作与数据泄露；支持操作日志记录，可追溯所有操作行为。

￮ 数据对接与共享：支持与车站现有管理系统（BAS系统、电力监控系统、票务系统、物业ERP系统）无缝对接，实现数据共享与协同管理，打破数据孤岛，提升车站整体管理效率；可对接供电部门、水务部门系统，实现能源数据自动上报与对账。

￮ 数据备份与恢复：定期对系统数据进行备份（本地备份+云端备份），支持数据恢复功能，防止数据丢失，确保系统数据的安全性与完整性；支持数据加密存储，符合数据安全相关法规要求。

四、核心设备选型与参数

结合高铁、地铁火车站的特殊场景需求，重点选型易达帮载波通讯采集器、载波通讯集中器，同时搭配适配的计量终端、控制终端，确保系统稳定运行，具体选型与参数如下：

4.1 核心设备：载波通讯采集器（工业级）

作为终端采集控制层的核心设备，负责数据采集、信号转换与传输，适配车站强电磁环境与多设备对接需求，选型易达帮载波通讯采集器，具体参数如下：

• 通讯方式：电力线载波（PLC），兼容高速载波（HPLC）与窄带载波（NPLC），可根据车站通讯需求灵活切换；支持RS485接口（可扩展RS232接口），可直接对接计量设备、控制设备，支持与电流传感器、环境传感器对接。

• 载波频率：2MHz~12MHz可调频段，采用OFDM数字调制解调技术，抗干扰能力强，可有效抵御车站强电磁干扰（牵引供电、信号系统干扰），接收灵敏度＜0.125uVms，适配老旧车站与新建车站的复杂电力环境。

• 数据传输速率：≥150kbit/s，确保数据传输的实时性，抄表响应时间≤100ms，支持双向通讯（数据采集+指令下发），可实现远程控制指令的快速执行。

• 供电方式：DC 12V/24V，支持宽电压适配（8V~36V），具备防短路、防过载、防雷击功能，适配车站不稳定供电环境；可通过电力线取电，减少额外供电布线。
